承蒙惠購本系統不勝感激。敬請使用前先詳細的閱讀本手冊，以便正確使用。如遇不正常事項或意外，請與我們聯系。
（本手冊須和變頻器、傳感器使用說明書一起使用）
一、 系統介紹
本系統采用 西門子PLC+西門子變頻器+觸摸屏，大大提高了系統的實用性和控制精度。控制系統具有顯示、控制、報警聯鎖功能。壓力測量選用高溫熔體壓力傳感器、溫度測量選用卡簧式熱電偶、溫度控制器選用一體式 SSR 模塊。 壓力控制的執行選用變頻電機。同時設置了泵進口壓力調節回路，可與擠出機控制系統連接，實現整個生產線的閉環控制。
二、 系統安裝

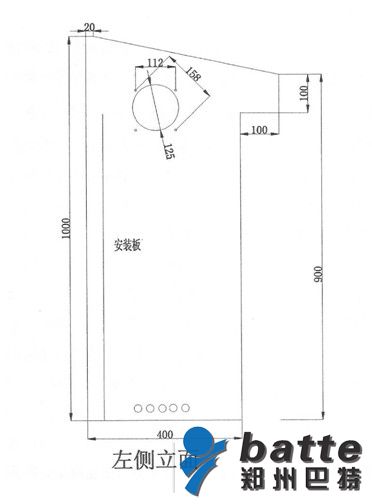

1、控制柜為落地式（見下圖），直接固定在地面上。用戶也可以自制底座。
2、將控制系統動力線從控制柜側面引入柜內，按照端子接線圖連接。
（接線端子見附圖1、附圖2）
3、將溫度和壓力傳感器、加熱器、電機安裝在設備上。電纜從控制柜的側面引 入柜內（動力線.信號線分隔安裝） ，按照端子接線圖聯接。
說明
1、 電源進線 3 相四線 380V、熔體泵電機 3 相 0-380V；
2、泵體加熱器單相 0-220V；
3、進、出口壓力檢測信號 0-10V或4-20mA ;
4、泵前、泵體、泵后溫度檢測信號 K 型熱電偶；
5、泵前、泵后加熱器單相 220V。
4、擠出機控制信號是 0-10V。（需要4-20mA控制信號需在訂貨時提出）擠出機變頻器控制信號為0-10V。（需要0-20mA控制信號需在定貨時提出）。
5、電機動力線按照說明書連接，開機前必須檢查電機絕緣，校正電機的正反轉； 壓力傳感器（4-20mA）信號正為紅線，信號負為黃線； （0-10V）信號正為藍線，信號負為黃線，電源（24VDC）正為紅線，電源負為白線。溫度傳感器信號正為紅線，信號負為藍線； 溫度加熱器動力線（220V）不分正負，但通電前必須檢查線路，保證沒有接地和短路。
三、 主要技術指標
測量精度 ±0.5%
控制精度 ±1%
保護方式 斷路器短路保護 變頻器過載保護
熔斷器過流保護
使用環境 環境溫度-10℃-50℃ 濕度小于 85RH 無凝露 避免強腐蝕性氣體
供電電壓 380VAC
額定容量 7.5KW
過程接口 壓力傳感器 M14X1.5 （外螺紋）
設備開孔 M14X1.5或1/2-20 UNF（內螺紋）
溫度傳感器 M12X1.25（外螺紋）
設備開孔 M2X1.25（內螺紋）
加熱器 由用戶確定
四、系統參數設置
警告！非工程技術人員不能修改系統參數，否則將造成控制錯誤 更詳細的設置方法請咨詢我公司技術部門。
1．打開設置菜單

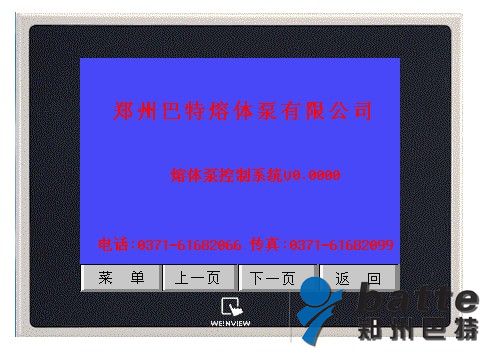

操作方法：點擊觸摸屏上“菜單”按紐，即彈出菜單對話窗口。 分別可以設定壓力、溫度和泵工作參數設置。
2．設定熔體泵工作溫度：
操作方法：點擊觸摸屏上“溫度”按紐，即彈出溫度設定對話窗口。 分別可以設定入口、出口和泵體工作溫度參數設置。
3．設定熔體泵工作壓力：
操作方法：點擊觸摸屏上“壓力”按紐，即彈出壓力設定對話窗口。分別可以設定入口、出口工作壓力參數設置。
4．設定出口入口壓力工作上限
操作方法：點擊觸摸屏上“參數設定”按紐，即彈出“參數設定”對話窗口，點擊“壓力報警參數設定”，既彈出“壓力報警參數設定”對話框。分別可以設定入口、出口高壓力。當壓力過高時，系統停車，風鳴器報警。入口報警時，風鳴器為短聲，出口報警
為長聲。入口.出口同時報警時，風鳴器為三短一長。故障解除時需按急停為系統復位。
5．設定壓力溫度工作PID參數
操作方法：點擊觸摸屏上“參數設定”按紐，即彈出“參數設定”設定對話窗口。分別可以設壓力、溫度PID工作參數。
7．設定其它參數
操作方法：點擊觸摸屏上“參數設定”按紐，即彈出“參數設定”設定對話窗口，點擊“其它參數設定”，既彈出“其它參數設定”窗口。分別可以設定傳感器.泵、電機、減速機等基本工作參數。
8．其他增值使用參數
操作方法：點擊觸摸屏上“監控界面”按紐，即彈出“監控界面”設定對話窗口。可以對系統設定。運行參數進行監控。
五、系統投運
設備安裝及參數設定完成后，系統即可投入運行。
1、 開始對泵體前段、泵體、和泵體后 段進行預熱。
2、 當泵體溫度達到設定值后，將控制開關切換到手動方式手動開始對系統加壓。
3、 手動運行正常后，切換到主機自動方式，當入口基本達到設定值時，切換到泵自動。（入口壓力設定范圍2.5-4.5MaP,出口可根據生產需要自行調整），系統即投入正常運行。
4、 在試運行過程中要注意觀察各個參數的變化情況，如有異常請重新切回 手動控制。檢查原因及時排除。在緊急情況下可按下急停按鈕，系統停車。
5、 詳細使用請查看調試說明。
六、 隨機文件及附件
1、高溫熔體壓力傳感器 1支
2、溫度傳感器 3 支
3、控制系統使用手冊 1 份
4、變頻器使用手冊 1 份
5、高溫熔體壓力傳感器使用說明書 1 份
6、柜內接線端子圖 1份
